Термопары с кабельным выводом

НПК «Рэлсиб» выпускает термопары (термоэлектрические преобразователи) с кабельным выводом в различных конструктивных исполнениях.

Термопары изготавливаются в двух исполнениях по номинальной статической характеристики: ХА(К), ХК(L). Для производства термопар используется термопарный кабель российского и зарубежного производства. Материал термопарного кабеля, материал корпуса а также способ изоляции рабочего конца термопары определяют диапазон рабочих температур.

Термопара состоит из двух соединённых сваркой проволок разного состава. Место соединения называют рабочим спаем. Место соединения противоположных концов проволок с медным кабелем или клеммами прибора называют холодным спаем. Напряжение с термопары зависит от типа термопары, разницы температур рабочего и холодного спая и температуры рабочего спая.

Термопары с небольшим диаметром термоэлектродного провода менее инерционны, но с другой стороны имеют меньший ресурс работы при высокой температуре. Для подключения термопар к приборам используются соответствующие характеристике конкретного датчика термопарные или термокомпенсационные провода.

Конструктивное исполнение	Диаметр электродов, мм	Диаметр монтаж. части, мм	Изоляция раб. спая, И-изолир. Н-неизолир.	Длина монтаж. части, мм	НСХ	Диап. измер. темпер., С	Время термич.реакц., с	Матер. изоляц. кабеля	Длина кабеля, м
Термопара ТП.ХК(ХА)-К11 (контроль температуры в труднодоступных местах, термокамерах, а также для малогабаритных изделий)	0,5; 0,7; 1,2	-	Н	-	К	-40,0…+800,0	1,0	Асбостек -лонить К11С6	0,5; 1,0; 2,0; 4,0; 6,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К12 (контроль температуры в труднодоступных местах, термокамерах, а также для малогабаритных изделий)	1,2	-	Н	-	К	-40,0…+1000,0	2,0	Керами -ческая трубка МКРц
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К2 (контроль температуры воздуха, массивных изделий)	0,5	4,0; 5,0	И	20,0; 30,0; 60,0; 80,0	K	-40,0…+350,0	8,0	Асбостек-лонить К11С6
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	5,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К2.1 (контроль температуры воздуха, массивных изделий)	0,5	4,0; 5,0	И	20,0; 30,0	K	-40,0…+350,0	12,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	8,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К3 (контроль температуры прессформ, подшипников)	0,5	4,0	И	13,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	14,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К4 (контроль температуры жидких и сыпучих сред)	0,5; 0,7	4,0; 5,0; 6,0	И	10,0; 20,0 30,0; 60,0; 80,0; 100,0; 120,0; 200,0; 250,0; 320,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	12,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К4.1 (контроль температуры жидких и сыпучих сред)	0,5; 0,7	4,0; 5,0; 6,0	И	10,0; 20,0 30,0; 60,0 80,0; 100,0; 120,0; 200,0; 250,0; 320,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	12,0
					L	-40,0…+600,0

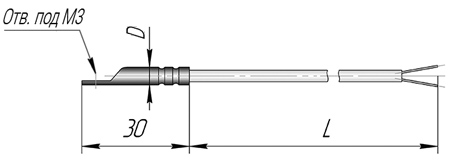

Термопара ТП.ХК(ХА)-К5 (контроль температуры поверхности твердых тел)	0,5	4,0	И	30,0	K	-40,0…+350,0	8,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	5,0
					L	-40,0…+600,0
