Термопреобразователь сопротивления ТСМ (ТСП)-К2Т
• контроль температуры при сушке древесины, для исследований в медицине и ветеринарии,
• диапазон измерения температуры: -50...+150°С,
• малоинерционный
Термопреобразователь сопротивления конструктивного исполнения К2Т предназначен для контроля температуры при установке в гнездо в случаях ограниченного пространства для внешней части термопреобразователя. Датчик имеет очень низкую инерционность. Термопреобразователь применяется для контроля температуры древесины при её сушке. При этом зонд датчика устанавливается в заранее сделанное отверстие в древесине.
Датчик конструкции К2Т может применяться при исследованиях в медицине и ветеринарии для контроля температуры тела ректально и в ушной раковине, а также для контроля температуры при сушке древесины.
Термопреобразователь имеет Т–образную конструкцию. Толщина стенок зонда составляет 0,3 …0,4 мм. Внутренняя полость термопреобразователя заполнена порошком окиси алюминия Al2O3. Кабель гибкий, пониженного сопротивления с изоляцией медных жил фторопластом и оболочкой из силиконовой резины.

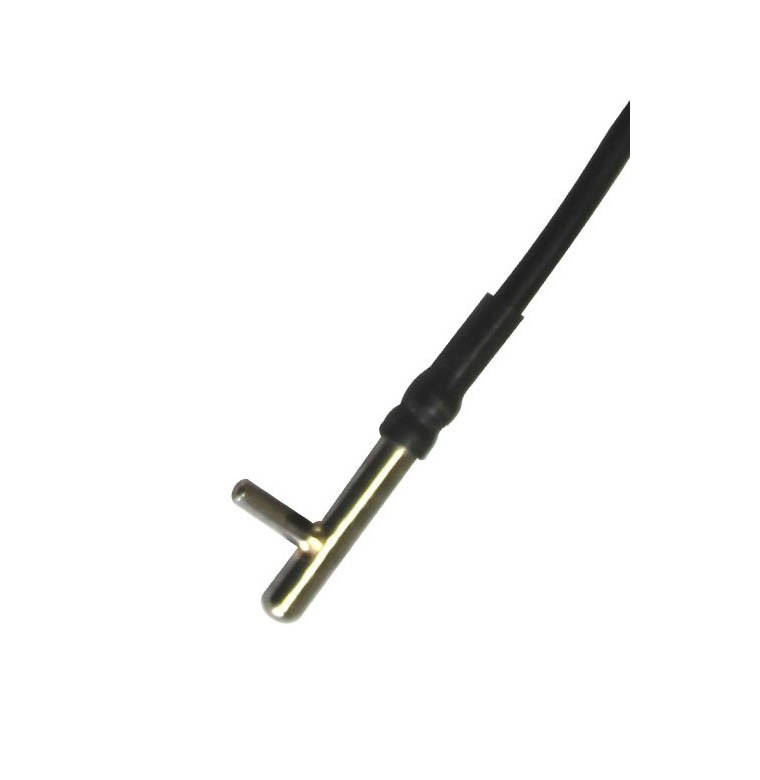

Внешний вид
Перечень стандартных размеров и характеристик
| Диаметр монтажной части, d, мм | 3,0 | 4,0 |
| НСХ | Pt100, Pt1000 | 50М, Pt100, Pt1000 |
| Длина монтажной части, l, мм | 10,0; 20,0; 30,0; 40,0; 50,0 | |
| Длина кабеля, L, м |
0,2; 0,5; 1,0; 2,0; 3,0; 4,0 |
|
| НСХ | d = 3 мм: Pt100, Pt1000 d = 4 мм: 50М, Pt100, Pt1000 |
| Класс допуска | 50М: В Pt100; Pt1000: А, В |
| Диапазон измеряемой температуры, °С | -50…+150 |
| Время термической реакции, с | d = 3 мм: 7,0 d = 4 мм: 10,0 |
| Номинальный ток, мА | d = 3 мм: 0,2 d = 4 мм: 0,5 |
| Степень зашиты корпуса | IP54 |
| Материал защитной арматуры | SUS304 (сталь нержавеющая ) |
| Схема соединений | 2–х; 3–х проводная |
| Тип кабеля | силиконовый кабель RFS, RFSM |
