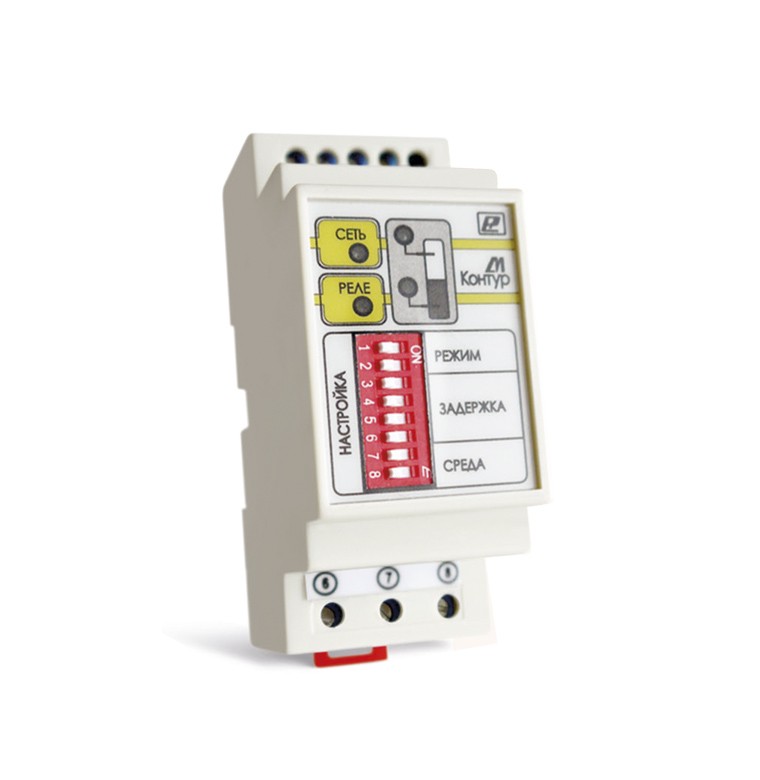

Контроллер уровня (реле контроля уровня) Контур-М

Цена с НДС от 5406 руб.

• Контроль и поддержание уровня жидкости в резервуарах, колодцах, емкостях и т.д.
• Многофункциональный и простой в настройке

• Широкий диапазон напряжения питания
• Высокая коммутационная способность контактов
• Возможность настройки под любую жидкость
• Защита от волн
• Современная замена импортных аналогов

Также продается на:

Нравится прибор? Расскажи

Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:

– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;

– управления насосом, пополняющим накопительный или напорный резервуар;

– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;

– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Применение реле уровня

Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:

- автоматической откачки воды в погребе;

- автоматического наполнения резервуара для полива или душа на даче;

- управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.

Датчики для реле уровня

– кондуктометрические датчики;

– механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).

При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).

Примеры подключения датчиков к прибору

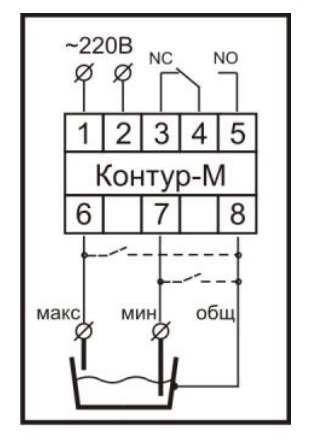

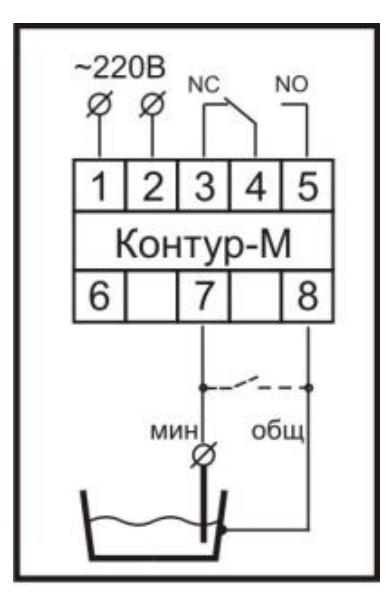

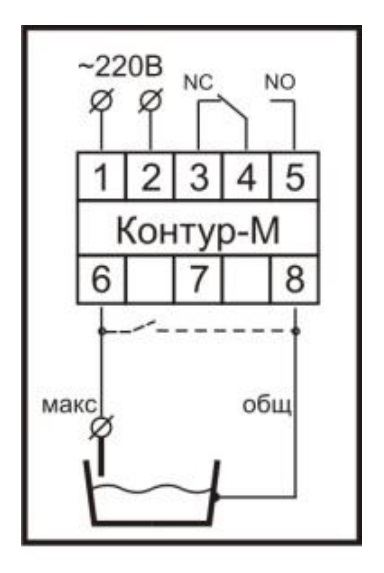

Схема подключения реле контроля уровня «Контур–М» при двухуровневых режимах работы Схема подключения реле контроля уровня «Контур–М» при режиме докачивания до верхнего уровня Схема подключения реле контроля уровня «Контур–М» при режиме откачивания до нижнего уровня
Схема подключения  при двухуровневых режимах работы Схема подключения  при режиме режиме докачивания до верхнего уровня Схема подключения  при режиме откачивания до нижнего уровня

Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.

Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.

Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.

Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.

Алгоритмы работы реле контроля уровня:

– докачивание до верхнего уровня;

– откачивание до нижнего уровня;

– докачивание по двум датчикам уровня;

– откачивание по двум датчикам уровня.




См. также: Контроллер уровня универсальный (14 алгоритмов) Контур-У
Кондуктометрические датчики уровня и протечки

 Номинальное напряжение питания

 85…265В AC; 120…380 В DC

 Потребляемая мощность

 не более 1 ВА

 Количество встроенных алгоритмов работы

 4

 Количество входов

 2

 Напряжение на электродах входных датчиков

 макс 3 В (< 0,1 мА)

 Количество выходных реле

 1

 Допустимая нагрузка на контакты реле

 8,0 А при 220 В и cos ϕ=0,4;
 16 А при 220 В и cos ϕ=1,0

 Защита входов от высокого напряжения, не менее

 230 В переменного тока

 Временной отклик

 макс. 400 мс

 Временная задержка при переключении выходного реле

 настраиваемая 0…15 с

 Сопротивление жидкости, не более

 100 кОм

 Средняя наработка на отказ

 20000 ч.

 Средний срок службы

 5 лет

 Температура эксплуатации

 -20…+55°С

 Габаритные размеры:

 83 х 59 х 36 мм

 Крепление

 DIN рейка EN 61010–1

 Масса

 не более 0,11 кг
